RepRap #1 : Prusa Mendel i3

Je vais tenter de vous faire suivre ici mon nouveau projet: fabriquer mon imprimante 3D. Étant un total débutant, j’ai choisi le modèle RepRap Prusa Mendel i3 Rework (conseillé sur le site officiel).

RepRap est une imprimante libre, c’est à dire que les plans mécaniques et l’électronique nécessaires à sa fabrication sont librement accessibles. Elle a l’autre particularité d’être en partie auto-réplicante: certaines pièces de la machine doivent être elles-mêmes imprimées.

S’informer

Le wiki officiel regorge d’informations en différentes langues, allant de la présentation des imprimantes jusqu’à leur assemblage et utilisation. Pour aider les utilisateurs à s’en sortir, il existe un forum avec une section française, et un chat IRC (anglais / français) .

Le châssis

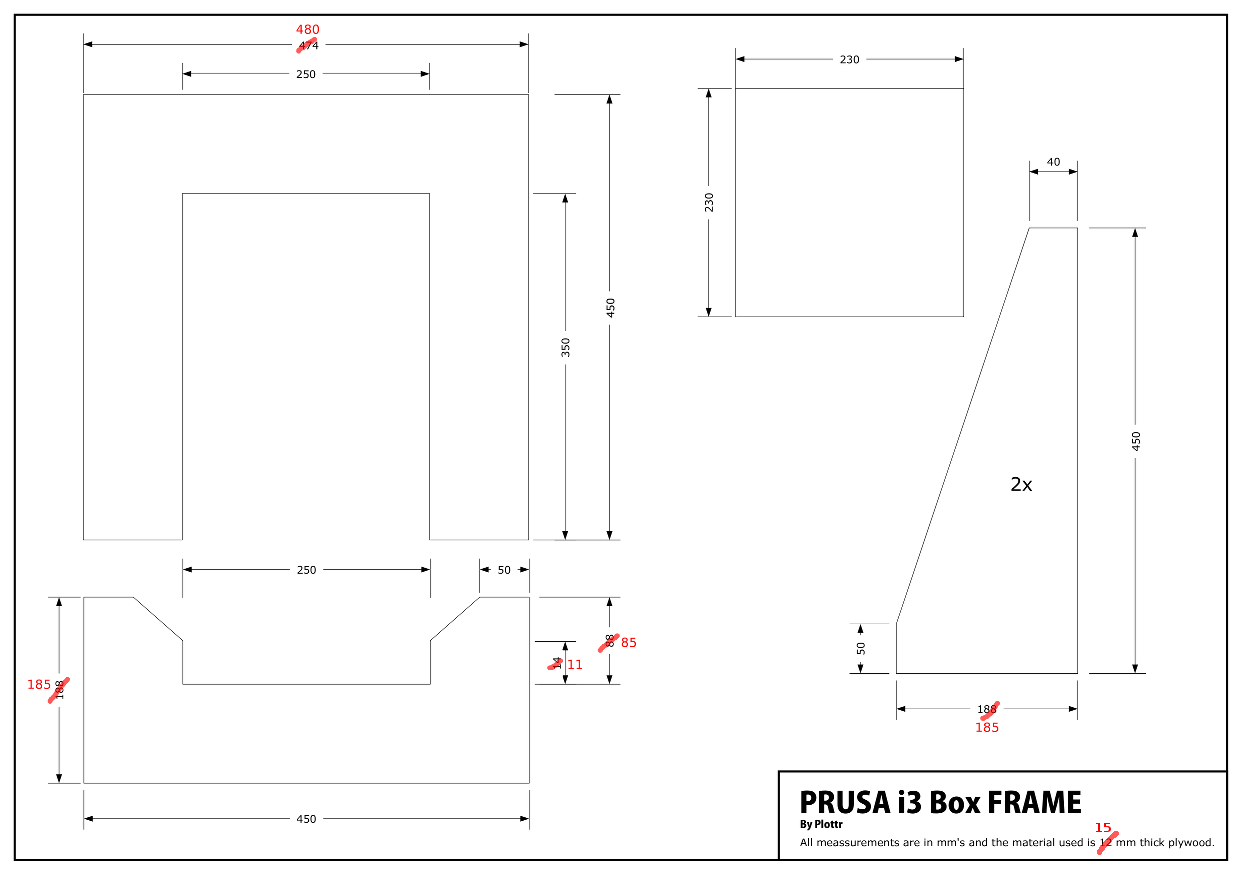

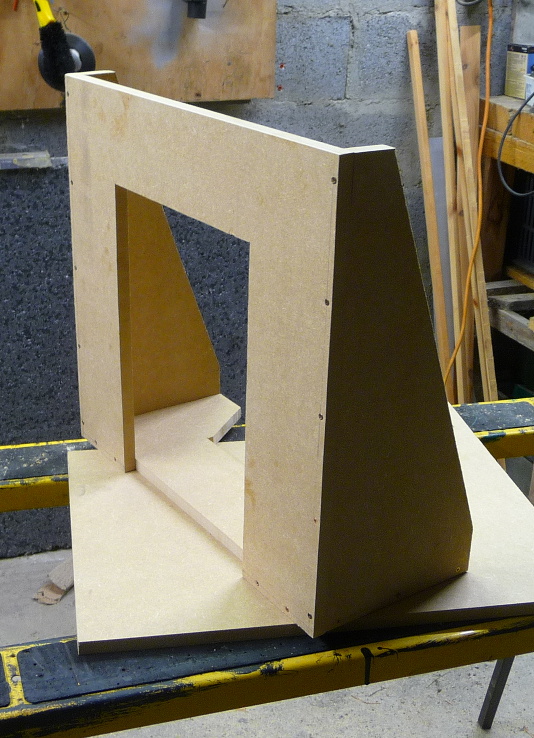

J’ai choisi le châssis “single frame” en bois. Destiné à être découpé à la commande numérique dans une unique planche, il est possible de le découper à la scie sauteuse, ce que j’ai fait. J’ai ajusté les mesures du plan, pour du medium de 15mm d’épaisseur, puis assemblé les différentes parties avec des vis à bois.

Les «printed parts»

Pour les pièces devant être imprimées, j’ai contacté une personne sur IRC qui m’imprime les pièces correspondant à mon imprimante. Les fichiers 3D peuvent être téléchargés sur le site Thingiverse

Les vitamines

J’ai commencé à acheter de la visserie et des tiges filetées nécessaires à la fabrication, suivant la liste données ici: http://www.reprap-france.com/content/26-prusa-i3-nomenclature

Une fois que j’aurai réceptionné mes pièces imprimées, je pourrai les assembler mes tiges et mon chassis.

Facture

Pour le moment, voici où j’en suis:

Planche MDF 15mm 100x60 cm - 9.90€
2 tiges filetées M10x1m - 3.02€
1 tige lisse M5x1m - 0.59€
3 tiges lisses acier ø8x1m - 8.28€
Sachet Visserie Moyen (38 Ecrous et rondelles M8) - 3.10€
Sachet visserie petit (vis bois et clous) - 1.45€
Lames de scie à métaux - 1.5€
Pièces imprimées - 34€
Peinture -

Total: 61.84€
